Вертикальные металлические связи

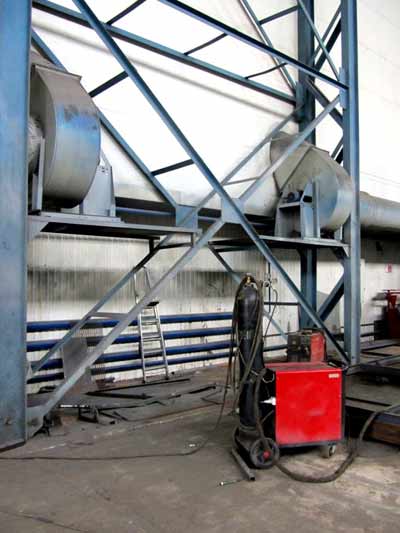

металлические вертикальные связиВертикальная связь представляет собой соединение различных деталей, дополняющих друг друга. Различают некоторые виды связей:

  • вертикального типа;
  • горизонтального типа;
  • связи по светоаэрационным фонарям.

Обеспечение стойкости здания в поперечном направлении

Чтобы здание с железобетонным каркасом было довольно устойчивое в поперечном направлении, необходимо обеспечить надежные вертикальные связи. Это происходит путем защемления нижних колонн в фундаменте. При этом с помощью сварки стропильных конструкций и деталей панелей образуется жесткий диск, на который действуют горизонтальные силы, тем самым идет давление на колонны, лежащие поперек.

Обеспечение стойкости здания в продольном направлении

В этом случае используют связи вертикального вида, расположенные между колоннами и покрытием. На каркас могут оказывать давление температурные и другие условия. Чтобы снизить силу их действия, вертикальные связи размещают во всех рядах колонн и именно в центре температурных блоков.

Соединение колонн

В самом верху колонн находятся специальные распорки, которые соединяют рядовые и связевые колонны. Существуют здания, имеющие мостовые краны - в таких видах зданий соединение происходит с помощью подкрановых балок. Специальные металлические уголки или швеллера, из которых выполняют связи, прикрепляют к колоннам при помощи косынок, образованных путем сварки.

Для обеспечения хорошей продольной устойчивости каркаса необходимы вертикальные связи по стальным колоннам, которые должны быть расположены в каждом продольном ряде колонн.

Связи делятся на два вида:

  1. основные связи (еще имеют название подкрановые);
  2. верхние связи (другое название надкрановые).

Основныесвязи находятся в середине здания или в центре температурного блока и подразделяются в зависимости от шага колонн на два вида:

  1. крестовые связи (применяются при шаге колонн 6 метров);
  2. портальные связи (применяются при шаге 12 и 18 метров).

Верхние связи предусмотрены не в середине, а по краям температурных отсеков. Еще располагаются в фермах покрытия, где находятся поперечные горизонтальные и вертикальные конструкции связей. Специальные подкосы служат средством для выполнения верхних связей.

Материалы, обеспечивающие устойчивость и прочность зданий

Для изготовления связей используют специальные уголки, которые прикрепляются к колоннам с помощью черных болтов. А если режим работы в зданиях происходит с помощью кранов, которые имеют большую мощность при подъеме грузов, то здесь связи крепятся при помощи сварочных работ и чистых болтов.

В многоэтажных зданиях присутствуют сборные железобетонные каркасы, поэтому в поперечном виде устойчивость и хорошую прочность создают специальные рамы. Они представляют собой жесткую конструкцию, в которой соединены между собой колонны и ригеля. Если продольное направление, то прочность и устойчивость каркаса обеспечивается при помощи установления связей или однопролетных рам в продольном виде.

Вертикальные связи можно ставить двумя способами:

  1. связи портального вида располагают в каждом ряду колонн, в центре каждого блока;
  2. однопролетные продольные рамы, которые образуются путем соединения колонны и продольного ригеля, и располагают внутри каждого температурного отсека здания во внутреннем ряде.

Существуют не только вертикальные связи, но и горизонтальные, которые проводятся на верхних балках. Такие виды связей устанавливают с основными элементами каркаса, чем обеспечивается жесткость, устойчивость, ровность здания.

Мы Вам предлагаем заказать у нас изготовление вертикальных связей по доступным ценам, кроме того, у нас имеется широкий ассортимент готовых изделий. Если Вы хотите узнать больше об этом товаре, менеджер нашей компании с удовольствием Вам поможет.
